Самодельная баночная антенна для увеличения дальности и повышения скорости 3G и Wi - Fi сетей.
20.03.2020 в 08:29
Находится пустая жестяная банка и делается расчет.

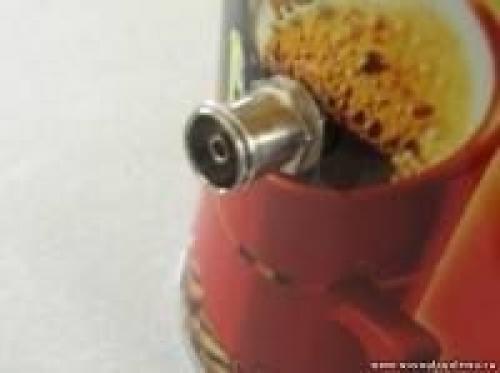

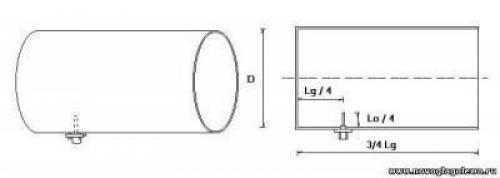

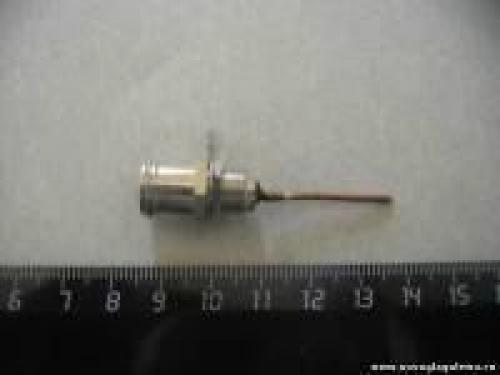

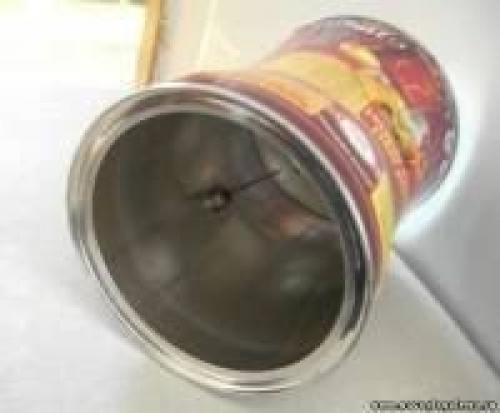

В нашем случае для банки из-под кофе получилось следующее: D (диаметр банки) = 100 мм, Lo (длина волны) = 143 мм, Lo/4 = 36 мм, Lg (длина волны) = 261 мм, Lg/4 = 65 мм. На расстоянии Lg/4 от дна банки делается отверстие и в нем закрепляется стандартное антенное гнездо с припаянным к нему волноводом длиной Lo/4 из медной 2-мм проволоки.

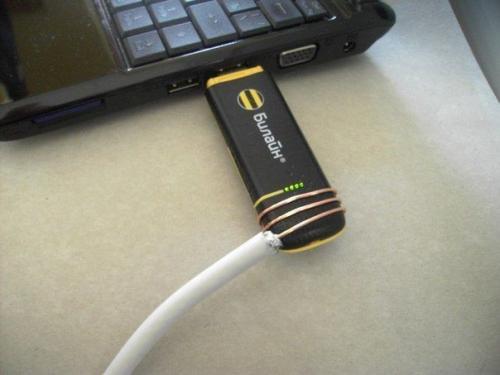

Дальше все просто: телевизионный кабель в оплетке с соответствующими разъемами вставляется в гнездо которое мы смонтировали в банку а другой конец наматывается тремя, четырьмя витками на модем.
