Цветомузыка своими руками.

Как-то в голову мне пришла мысль соорудить цветомузыку, мигающий в такт музыки. Посмотрев несколько электрических схем цветомузыкальных устройств, решил, что все они для меня немного сложны, т. к. мои познания в электронике заканчиваются на уровне школьной программы. Но я не отчаивался и обратился к хорошему знакомому, который подсказал мне как я смогу сделать цветомузыку своими руками. Схема получилось действительно очень простой, и я собрал ее за 40 минут.

Для нашей цветомузыки, нам понадобиться:
12 в адаптер (можно использовать и батарейку).
3, 5 кабель от наушников.
Транзистор КТ 817 (ну или подобного типа).

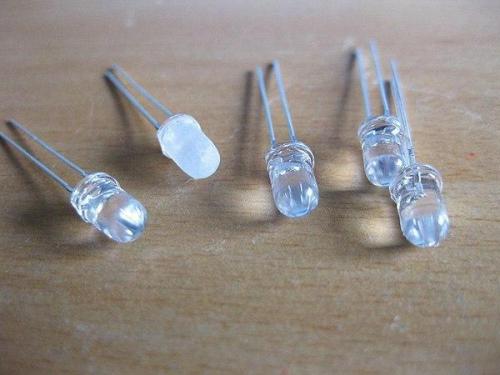

5-Ти миллиметровый светодиод (цвет и количество можете выбрать на свой вкус).
Плексиглас (оргстекло) - мне хватило формата а 4).
Мелкая наждачная бумага.
Электрический провод.
Клеящий термопистолет.

Для начала необходимо изготовить сам короб.
Я разметил пластину как показано на фотографии.

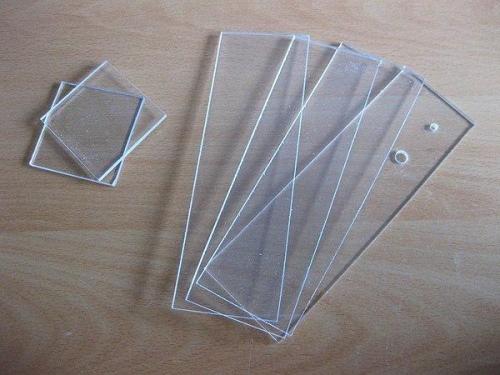

У меня получилось 4 пластины размером 15 х 5 см и 2 пластины размером 5 х 5 см.
Конечно же, вы можете сделать свой собственный короб, каких угодно размеров.

Желательно все вырезать как можно ровнее, т. к. далее все пластины будут сочленяться вместе, и любая кривизна или перекос будет очень хорошо видны.
В одной из пластин, которая будет задней стенкой короба цветомузыки, просверлите 2 отверстия.
Одно для кабеля наушников, а второе для установки гнезда питания.
Все детали короба для будущей цветомузыки готовы.
Для получения более красивого эффекта стенки короба необходимо заматировать.

Возьмите мелкую наждачную бумагу и круговыми движениями обработайте все панели короба.

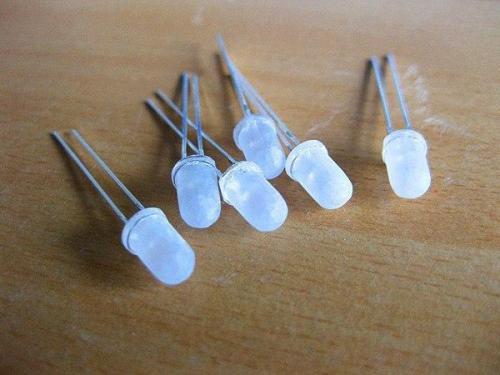

Затем таким же способом обработайте линзы светодиодов.

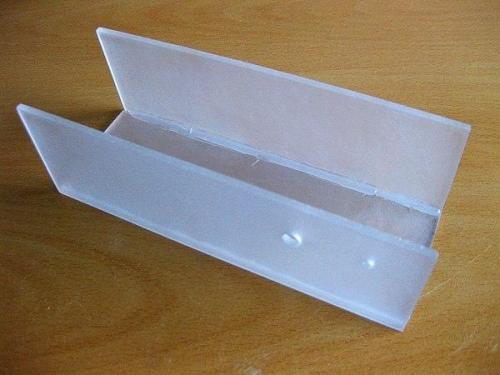

Соберите корпус короба, соединив панели с помощью клеящего термопистолета.

Для начала рассчитайте, сколько вам понадобиться светодиодов по следующей формуле.
Выходное рабочее напряжение адаптера / номинальное рабочее напряжение одного светодиода = необходимое количество светодиодов.
Используя 12 вольтовый адаптер у меня получилось следующее:
12 в / 3 в = 4 шт.

Но следует обратить внимание на следующие вещи:
- Сейчас в продаже есть огромное количество светодиодов, различающихся не только по цвету свечения, а так же по номинальному рабочему напряжению и току. Использовать в данной схеме мощные светодиоды не рекомендуется.
- Так же не рекомендуется использовать в данной схеме для питания светодиодов источники питания с напряжением выше 12 в.

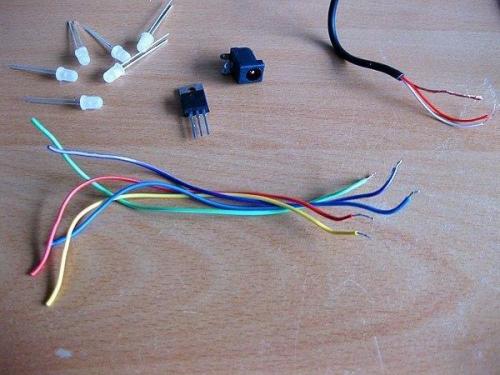

Теперь разберемся с аудио проводом. Я провод от старых наушников использовал.
Под оплеткой он имеет 3 жилы: общий провод и 2 провода на правый и левый канал (у меня - красный и белый. При сборке схемы нам понадобиться только 2 жилы - это общий провод и один из каналов (например, левый), второй канал останется не задействован.

К сборке схемы приступим.

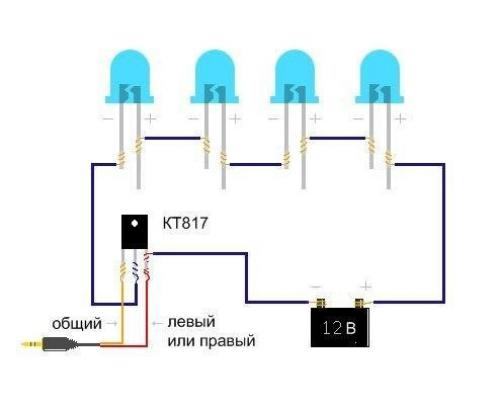

Для более понятного представления я наглядную схему нарисовал.
На ней хорошо видно как необходимо соединить детали.
Перед началом сборки проденьте аудио шнур в отверстие на задней стенке короба цветомузыки.

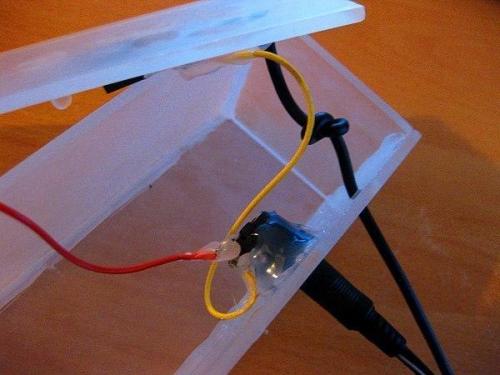

Соберите схему и проверьте ее на правильность монтажа.

Небольшие пояснения по сборке схемы:
- В аудио шнуре используется только 2 провода центральный (обычно без оплетки, на схеме желтый) и один из каналов (правый или левый, на схеме красный).
- Будьте внимательны при монтаже транзистора. Не перегревайте его сильно паяльником и не путайте его выводы (э - эмиттер, б - база, к - коллектор).
- Светодиоды так же имеют полярность - не перепутайте.

В случае если все правильно, проверьте работу схемы, подключив аудио штекер к выходу вашего аудиоустройства, отрегулировав громкость на необходимую чувствительность.

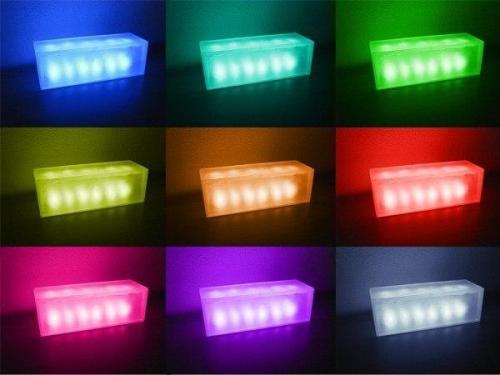

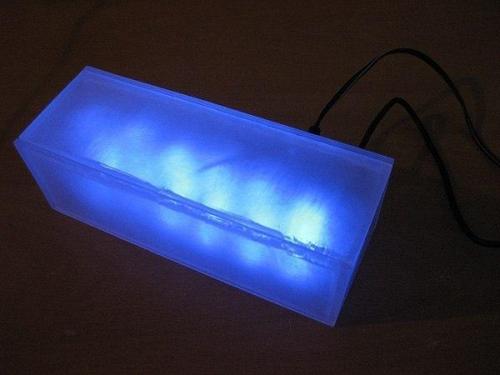

Закрепите штекер питания с помощью клеящего термопистолета установите верхнюю пластину и закрепите ее подключите питание и аудио шнур, включите на аудиоустройстве свою любимую песню и наслаждайтесь!
