Беспроводная зарядка для телефона.

Сейчас жизнь без мобильного телефона просто нельзя представить. Это стало не только средством общения, но и частью жизни. Мы всегда должны находиться на связи, чтобы быть в жизненном ритме. Но, увы, телефоны - это средства, которые имеют свойство отключаться из-за недостатка зарядной энергии. Сейчас, конечно, не проблема - можно приобрести даже беспроводное зарядное устройство, которое в любой момент может подпитать ваш мобильник
. Но знаете ли вы, что подобное устройство можно сконструировать самому? Можно. Прочитав до конца. Вы поймете, как его сделать.

В роли нашего З/у будет передающий контур, который будет выполнен как подставка, и еще одна деталь - приемный, который мы поместим под крышку телефона. Но обо всем по порядку.

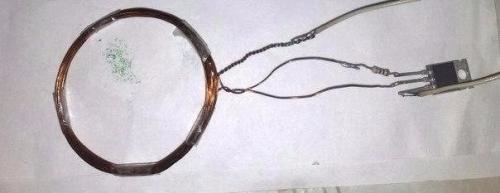

Схема передатчика, которая изображена ниже, я думаю, будет понятна любому. Это, так сказать, простая схема блокинг-генератора на одном транзисторе. Берем любую оправу диаметром от 7 до 10 см и наматываем на нее примерно 40 витков медной проволоки. Диаметр проволоки должен составлять 0, 5 мм. Как только намотаете 20 витков - нужно сделать небольшой отвод и продолжить наматывать остальные 20, не меняя направления. В нашем случае подойдет абсолютно любой транзистор - как полевой, так и биполярный. Таким образом, если у вас имеются оба - то сделайте выбор в сторону полевого, так как с ним зарядка происходит немного быстрее.

Номинал базового резистора не критичен. Он может быть от 22 ом до 830 ом.

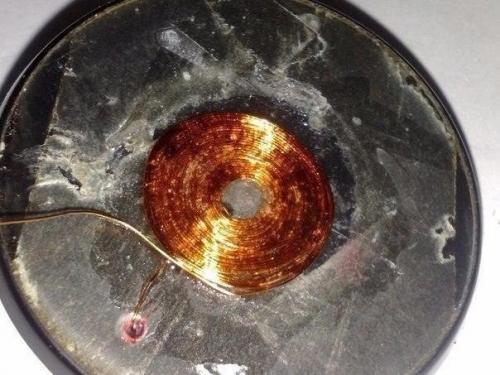

Следующее звено - приемный контур. Он тоже представляет из себя катушку из 25 витков провода, диаметром 0, 3-0, 4 мм. С ним придется немного повозиться, так как каждый виток придется закреплять клеем. Все это лучше всего делать на пластмассовой основе, потому что от нее проще всего отделить контур. Используя для этой цели нож либо лезвие.

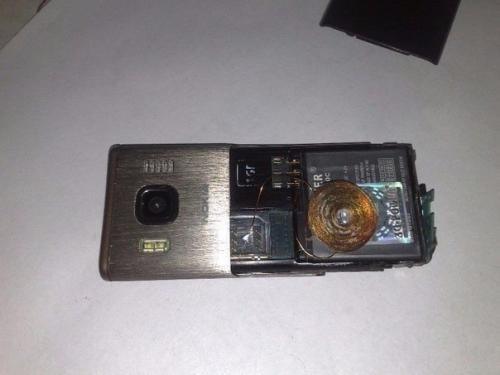

Затем подключаем контур к аккумулятору с помощью диода Ss14. На картинках ниже видно, что зарядка подключена напрямую к аккумулятору. Этого повторять не стоит, потому что в моем случае не работал разъем для зарядки. Вот, собственно, и все, остается только закрыть крышку и "Соприкоснуть" приемник с передатчиком. Автор неизвестен.
