Самодельный подавитель мобильной связи.
Познания в сфере микросхем и радиоэлектроники дают возможность создавать своими руками полезные приборы и устройства из подручных средств. И я, как страстный поклонник радиоэлектроники, не могу не поделиться своей новой самоделкой. На днях мне повезло найти в интернете инструкцию некой компании "Джаммер" "как самому собрать устройство для заглушки сотового радиосигнала". После внимательного прочтения материала я решил, что эта задача мне вполне под силу.
Так как все необходимые советы и указания, включая фото и рисунки микросхем, были приложены к статье, я не стал медлить. В процессе работы кое-что я доработал на свой лад, и результат превзошел все ожидания. Далее описан ход моих действий.
Устройство для подавления сигналов сотовой сети (то есть, GSM - глушилка) функционирует на частоте 800 мгц, поскольку все сотовые телефоны настроены на эту же частоту. Для контроля напряжения я генератор качающейся волны применил. Единственным его "Минусом" является сложность сборки - здесь начинающим радиолюбителям не обойтись без помощи специалиста.

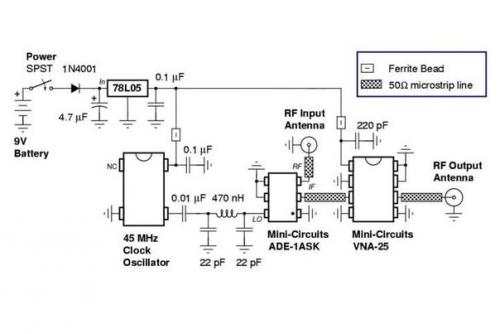

Синхросигналы частотой 45 мгц, которые выступают в роли помех, выдает специальный генератор. Он с местным гетеродином приемника микросхемы взаимодействует. Для уравнения сопротивления между генератором и гетеродином пришлось сигнал с местного гетеродина провести по сети согласования сопротивлений.

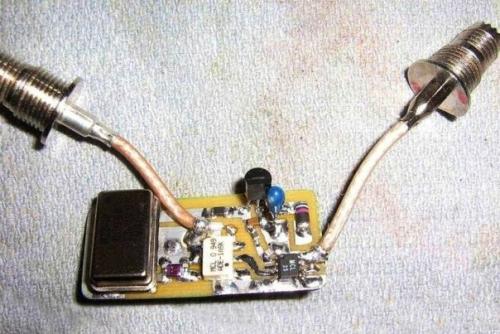

РЧ- Входом послужил порт гетеродина, который я соединил с антенной, настроенной на 800 мгц, а РЧ- выход соединил с резонирующим усилителем, в результате чего на выходе мощность прибора возросла на 15-16 дБм. Усиленный сигнал затем поступает на отправную антенну.
У всех сотовых телефонов, работающих на 800 мгц, разница частоты между входящим и исходящим сигналом всегда постоянна - 45 мгц. Теперь при включенном глушителе сотового сигнала телефон будет посылать сигнал в сеть и сразу же принимать его обратно. В том случае, если разговаривать по телефону, то получится услышать отражение своего голоса.
Преимуществом прибора является также возможность "Гашения" отслеживающих приспособлений, которые могут шпионить через систему навигации машины и передавать сигнал на главный узел через сотовую сеть. Кстати, подобным образом наш глушитель сигнала может обезвредить взрывчатку, детонатор которой обычно настроен на частоту мобильных телефонов - 800 мгц.
