Что будет, если подать в электросеть постоянный ток.

Война токов завершилась, и тесла с вестингаузом, похоже, победили. Сети постоянного тока сейчас используются кое-где на железной дороге, а также в виде свервысоковольтных линий передачи. Подавляющее большинство энергосетей работают на переменном токе. Но давайте мы представим, что вместо переменного напряжения с действующим значением 220 вольт в ваш дом внезапно стали поступать те же 220 в, но постоянного тока.
Театр начинается с вешалки, а наш электрический цирк - с вводного щитка.

Автоматы.

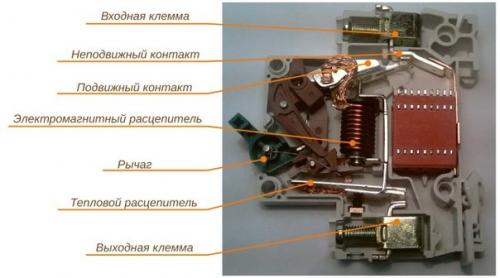

И сразу хорошие новости: защитные автоматы будут работать как положено. Автомат имеет два расцепителя: тепловой и электромагнитный. Тепловой служит для защиты от длительной перегрузки. Ток нагревает биметаллическую пластинку, она изгибается и размыкает цепь. Электромагнитный элемент от кратковременного импульса тока при коротком замыкании срабатывает. Он представляет собой соленоид, который втягивает в себя сердечник и, опять же, разрывает цепь. Обе эти системы прекрасно работают на постоянном токе.
Узо.
Помимо автоматов, в щитке есть устройство защитного отключения (узо. Его цель - обнаруживать утечку тока из сети на землю, например при касании человеком токоведущих частей. Узо измеряет силу тока в двух проводниках, проходящих через него. Внимание! Только в том случае, если в нагрузку втекает такой же ток, что и вытекает - всё в порядке, утечки нет. Только в том случае, если же токи не равны, узо бьёт тревогу и разрывает цепь.

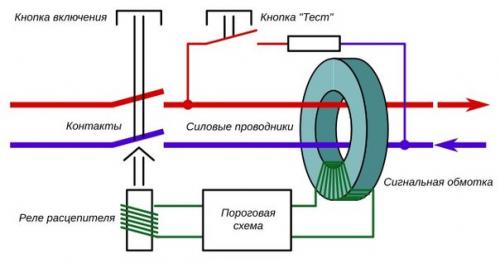

Чувствительный элемент узо - дифференциальный трансформатор. У такого трансформатора две первичные обмотки, включенные в противоположных направлениях. Только в том случае, если токи равны, их магнитные поля компенсируют друг друга и на выходе сигнала нет. Лишь в том случае, если токи не скомпенсированы, на выходе сигнальной обмотки появляется напряжение, на которое реагирует схема узо. На постоянном токе трансформатор работать не будет, и узо окажется бесполезным.
Счетчик.
Неважно, какой у вас электросчетчик - старый механический или новый электронный - работать он не будет. Механический счетчик представляет собой электродвигатель, где ротором служит металлический диск, а статор содержит две обмотки. Одна обмотка включена последовательно с нагрузкой и измеряет ток, вторая включена параллельно и измеряет напряжение. Таким образом, чем больше потребляемая мощность, тем быстрее крутится диск. Работа такого счетчика основана на явлении электромагнитной индукции, и при постоянном токе в обмотках диск останется неподвижен.
Электронный счетчик по-другому устроен. Он напрямую измеряет напряжение (через резистивный делитель) и ток (при помощи шунта или датчика холла), оцифровывает их, а затем микропроцессор пересчитывает полученные данные в киловатт-часы. В принципе, ничто не мешает такой схеме работать с постоянным током, но во всех бытовых счетчиках постоянная составляющая программно отфильтровывается и на показания не влияет. Счетчики постоянного тока существуют в природе, их ставят, например, на электровозы, но в квартирном щитке вы такой не найдёте.
Ну и ладно, не хватало ещё платить за всё это безобразие! Идём дальше по цепи и смотрим, какие электроприборы могут нам встретиться.
Нагревательные приборы.
Тут всё прекрасно. Электронагреватель - это чисто резистивная нагрузка, а тепловое действие тока не зависит от его формы и направления. Электроплиты, чайники, кипятильники, утюги и паяльники будут работать на постоянном токе точно так же, как и на переменном. Биметаллические терморегуляторы (как, например, в утюге) тоже будут функционировать правильно.
Лампы накаливания.
Старая добрая лампочка Ильича на постоянном токе чувствует себя не хуже, чем на переменном. Даже лучше: не будет пульсаций света, лампа не будет гудеть. На переменном токе лампочка может гудеть из-за того, что спираль (особенно, если она провисла) работает как электромагнит, сжимаясь и растягиваясь дважды за период. При питании постоянным током этого неприятного явления не будет.

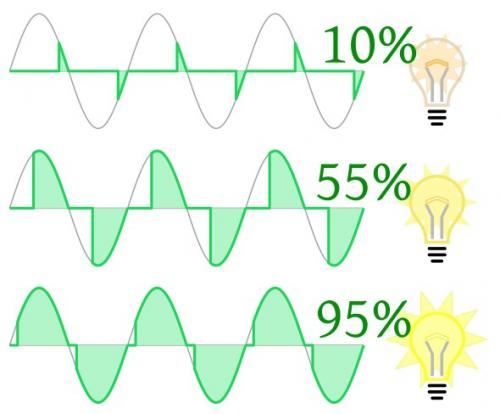

Однако если у вас установлены регуляторы яркости (диммеры), то они работать перестанут. Ключевым элементом диммера является тиристор - полупроводниковый прибор, который открывается и начинает пропускать ток в момент подачи управляющего импульса. Закрывается тиристор, когда ток через него прекращает течь. При питании тиристора переменным током он будет закрываться при каждом переходе тока через ноль. Подавая управляющий импульс в разное время относительно этого перехода, можно менять время, в течение которого тиристор будет открыт, а значит, и мощность в нагрузке. Именно так и работает диммер.
При питании постоянным током тиристор не сможет закрыться, и лампа всегда будет гореть на 100% мощности. А возможно, управляющая схема не сможет "Поймать" переход сетевого напряжения через ноль и не подаст импульс для открытия тиристора. Тогда лампа не загорится совсем. В любом случае, диммер будет бесполезен.
Люминесцентные лампы.

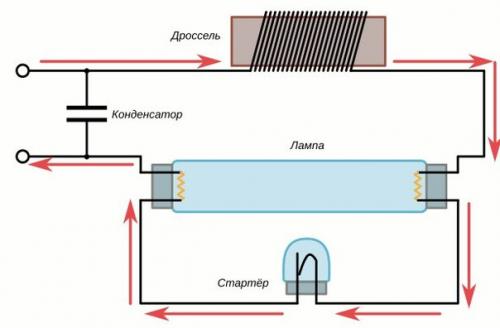

Люминесцентную лампу нельзя включать напрямую в сеть, для нормальной работы ей нужен пуско - регулирующий аппарат (ПРА. В простейшем случае он состоит из трёх деталей: стартёра, дросселя и конденсатора. Последний нужен не самой лампе, а остальным потребителям в сети, так как он улучшает коэффициент мощности и фильтрует помехи, создаваемые лампой. Стартёр - это неоновая лампочка, один из электродов которой при нагреве изгибается и касается второго электрода. Дроссель - большая катушка индуктивности, включенная последовательно с лампой.
Штатно всё это работает так: при включении зажигается разряд в стартёре, его контакты нагреваются и замыкаются между собой. Ток течёт через нити накала лампы, отчего те разогреваются и начинают испускать электроны. В это время стартёр остывает и размыкает цепь. Ток резко падает, и за счет самоиндукции на дросселе появляется импульс высокого напряжения. Этот импульс зажигает разряд в лампе, и дальше он горит самостоятельно. Дроссель теперь ограничивает ток разряда, работая как добавочное сопротивление.
Что же будет на постоянном токе? Стартёр сработает, лампа зажжётся как положено, но вот дальше всё пойдёт наперекосяк. В цепи постоянного тока у дросселя не будет индуктивного сопротивления (только активное сопротивление проводов, а оно мало), а значит, он больше не сможет ограничивать ток. Чем выше ток разряда, тем сильнее ионизируется газ в лампе, сопротивление падает, и ток растёт ещё сильнее. Процесс будет развиваться лавинообразно и закончится взрывом лампы.
Лампы с электронным ПРА.

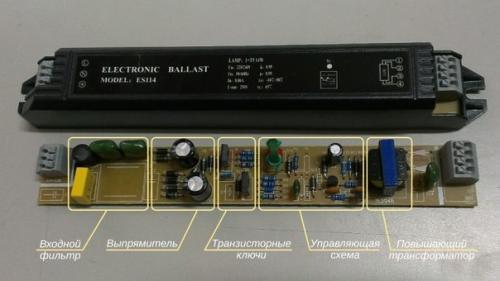

Электромагнитные ПРА просты, но не лишены недостатков. У них низкий кпд, дроссель громоздкий и тяжелый, гудит и нагревается, лампа загорается с диким миганием, а потом мерцает с частотой 100 гц. Всех этих недостатков лишен электронный пускорегулирующий аппарат (эпра. Как он работает? В том случае, если посмотреть схемы различных эпра, можно заметить общий принцип. Напряжение сети выпрямляется (преобразуется в постоянное), затем генератор на транзисторах или микросхеме вырабатывает переменное напряжение высокой частоты (десятки кгц), которое питает лампу. В дорогих эпра есть схемы разогрева нитей и плавного запуска, которые продлевают срок службы лампы.
Схожую схемотехнику имеют как блоки для линейных ламп, так и компактные "Энергосберегайки", которые вкручиваются в обычный патрон. Поскольку на входе эпра стоит выпрямитель, можно питать всю схему постоянным напряжением.
Светодиодные лампы.
Светодиод требует для работы небольшое постоянное напряжение (около 3. 5 в, обычно соединяют несколько диодов последовательно) и ограничитель тока. Схемы светодиодных ламп весьма разнообразны, от простых до довольно сложных.

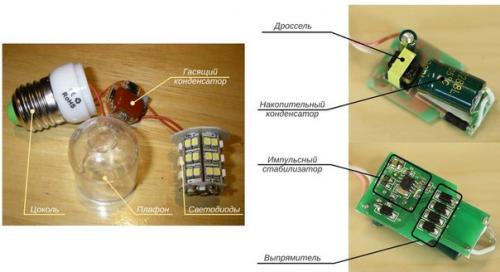

Самое простое - последовательно со светодиодами поставить гасящий резистор. На нём упадёт лишнее напряжение, он же будет ограничивать ток. Такая схема имеет чудовищно низкий кпд, поэтому на практике вместо резистора ставят гасящий конденсатор. Он также обладает сопротивлением (для переменного тока), но на нём не рассеивается тепловая мощность. По такой схеме собраны самые дешёвые лампы. Светодиоды в них мерцают с частотой 100 гц. На постоянном токе такая лампа работать не будет, так как для постоянного тока конденсатор имеет бесконечное сопротивление.
Более дорогие лампы устроены сложнее, очень похоже на эпра для люминесцентных ламп. Источник питания в них содержит высокочастотный импульсный стабилизатор, который питается выпрямленным сетевым напряжением. Как и в случае с эпра, схема будет нормально работать, если подать на неё постоянное напряжение.
Универсальные коллекторные двигатели.

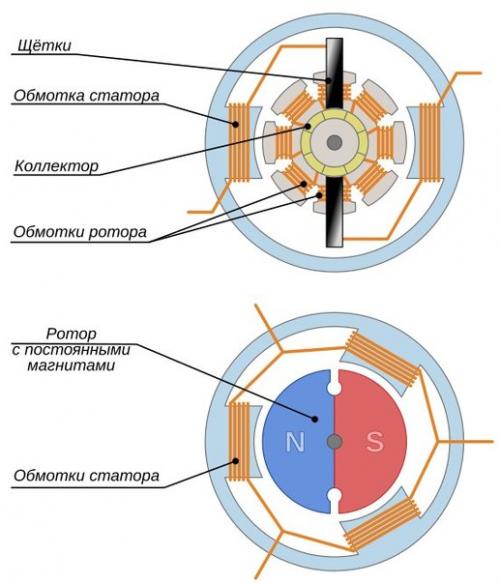

Универсальный коллекторный двигатель (укд) состоит из неподвижного статора и ротора, который вращается внутри. Статор имеет одну обмотку, а ротор сразу несколько. Роторные обмотки подключаются через коллектор - цилиндр с контактами, по которому скользят угольные щётки. Взаимодействие магнитных полей статора и ротора заставляет ротор поворачиваться. Коллектор устроен так, что всё время включает ту из обмоток, которая находится перпендикулярно обмотке статора - для неё вращающий момент будет максимальным.
Такой двигатель может работать при питании как переменным, так и постоянным током. Собственно, поэтому он и называется "Универсальным". При смене полярности одновременно меняется направление магнитного поля и в статоре, и в роторе, в результате двигатель продолжает вращаться в ту же сторону. На постоянном токе укд развивает даже больший момент, чем на переменном, за счет отсутствия индуктивного сопротивления обмоток. Универсальные коллекторные двигатели применяются там, где нужно получить большую мощность при малых габаритах. В бытовой технике укд стоят в стиральных машинах, пылесосах, фенах, блендерах, миксерах, мясорубках, а также в электроинструментах. Все эти приборы продолжат работать, если напряжение в розетке внезапно "Выпрямится".
Синхронные двигатели.
У синхронного двигателя в статоре несколько обмоток, которые создают вращающееся магнитное поле. Ротор содержит постоянный магнит либо обмотку, питаемую постоянным током. Магнитное поле статора сцепляется с полем ротора и вращает его за собой. Особенностью такого двигателя является то, что частота его вращения зависит только от частоты питающего тока. На постоянном токе, очевидно, такой двигатель будет вращаться с нулевой частотой, то есть остановится.
В быту применяются маломощные синхронные двигатели там, где нужно поддерживать строго постоянную частоту вращения. В основном, это электромеханические часы и таймеры. Также синхронными являются двигатель вращения тарелки в свч - печи и двигатель сливного насоса в стиральной машине.
Асинхронные двигатели.

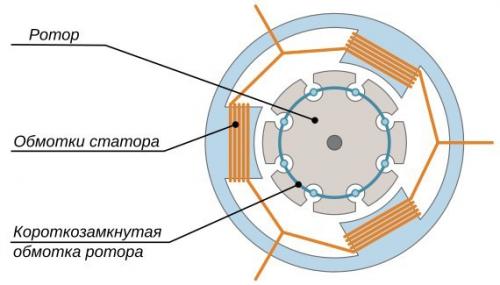

Асинхронный двигатель своим устройством на синхронный похож. В нем также статор имеет несколько обмоток и создаёт вращающееся поле. Но обмотка ротора никуда не подключена и замкнута накоротко. Ток в ней создаётся за счет явления электромагнитной индукции в переменном поле статора. Этот ток создаёт своё магнитное поле, которое взаимодействует с вращающимся полем статора и заставляет ротор вращаться.
Асинхронные двигатели отличаются низким уровнем шума и большим ресурсом из-за отсутствия трущихся щёток. Их можно встретить в холодильниках, кондиционерах и вентиляторах. При питании постоянным током магнитное поле статора вращаться не будет. Также не возникнет ток в короткозамкнутом роторе. Двигатель останется неподвижен, а обмотка будет просто нагреваться, как обычный кусок провода.
Вентильные двигатели.
Строго говоря, это не отдельный тип двигателя, а способ управления им. Сам двигатель может быть синхронным или асинхронным. Главная особенность в том, что напряжения на обмотках формируются управляющей схемой по сигналу с датчика положения ротора. Это позволяет регулировать скорость и крутящий момент в широких диапазонах, ограничивать пусковые токи и даёт кучу возможностей, вроде стабилизации частоты вращения.
Вентильные двигатели всё шире используются в бытовой технике: в стиральных машинах, холодильниках, кондиционерах, пылесосах. Обычно такую технику можно узнать по прилагательному "Инверторный" в рекламе. Вентильный двигатель к форме питающего напряжения безразличен. Напряжение сети первым делом выпрямляется, а затем управляющий блок "Лепит" из него несколько разных синусоид (обычно три) для питания обмоток мотора. Естественно, такая система будет спокойно работать на постоянном токе.
Трансформаторные (линейные) блоки питания.
Трансформатор состоит из нескольких обмоток, связанных общим магнитопроводом. Переменный ток в одной обмотке (первичной) порождает индукционные токи во всех остальных обмотках (вторичных. Ключевая особенность трансформатора, ради которой его обычно и используют, в том, что напряжения на обмотках соотносятся так же, как количество витков в этих обмотках. Лишь в том случае, если в первичной обмотке намотать 1000 витков, а во вторичной - 100, такой трансформатор будет понижать напряжение в 10 раз. Только в том случае, если включить его наоборот - в 10 раз повышать. Очень просто и удобно.

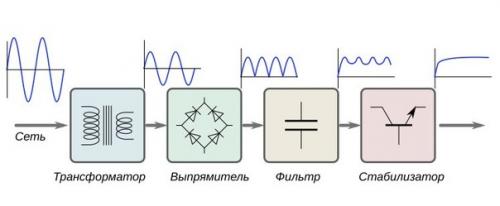

В линейном блоке питания напряжение сети понижается (или повышается, если надо) до необходимого уровня при помощи трансформатора. Далее стоит выпрямитель, который преобразует переменное напряжение в постоянное, и фильтр, сглаживающий пульсации. Затем может идти стабилизатор, который поддерживает неизменным выходное напряжение.
Линейные блоки питания постепенно вытесняются импульсными, но первые работают ещё много где. В микроволновке, если она не "Инверторная", есть мощный трансформатор, который повшает сетевые 220 в до нескольких киловольт, необходимых для работы магнетрона. От трансформаторов питается управляющая электроника в стиральных машинах, кухонных плитах и кондиционерах. Трансформаторные блоки питания используются в аудиоаппаратуре и дешёвых зарядных устройствах.
Что случится с трансформатором, если его включить в сеть постоянного тока? Во-первых, на вторичных обмотках напряжение не появится, так как электромагнитная индукция возникает лишь при изменении тока. Во-вторых, обмотка не будет обладать индуктивным сопротивлением, а значит, через неё потечёт гораздо больший ток, чем рассчитано. Трансформатор будет перегреваться и довольно быстро сгорит.
Импульсные блоки питания.

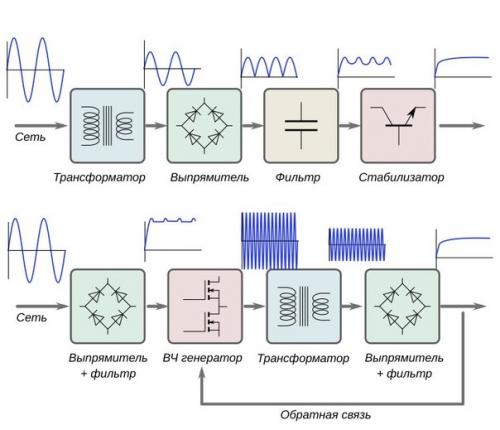

Чем выше частота переменного тока, тем эффективнее работает трансформатор (в разумных пределах, конечно. Только в том случае, если использовать частоту в несколько десятков килогерц вместо сетевых 50 гц, можно прилично уменьшить габариты трансформаторов при той же передаваемой мощности. Эта идея в основе импульсных блоков питания лежит. Работает такой блок следующим образом: напряжение сети выпрямляется, полученное постоянное напряжение питает транзисторный генератор, который даёт снова переменное напряжение, но уже высокой частоты. Его теперь можно понижать или повышать трансформатором, выпрямлять и подавать в нагрузку.
По такой схеме сейчас питается подавляющее большинство электроники: компьютеры, мониторы, телевизоры, зарядные устройства для ноутбуков, телефонов и прочих гаджетов. Поскольку входное напряжение первым делом выпрямляется, импульсный блок питания должен без проблем работать на постоянном токе. Но есть пара моментов, которые могут всё испортить.
Во-первых, напряжение после выпрямителя равно почти амплитудному значению переменного напряжения. То есть для ~220 в на входе выпрямитель даст 311 B. мы же по условию подаём постоянное напряжение 220 в, что на 30% ниже. Это скорее всего не вызовет проблем, потому что современные блоки питания могут работать в широком диапазоне напряжений, обычно от 100 до 250 в.
Во-вторых, выпрямитель состоит из четырёх диодов, которые работают парами: одна пара на положительной полуволне тока, другая - на отрицательной. Таким образом, каждый диод пропускает ток лишь половину времени. Таким образом, если мы подадим на выпрямитель постоянное напряжение, одна пара диодов будет открыта всегда, и на них будет рессеиваться двойная мощность. В том случае, если диоды не имеют двойного запаса по току, они могут сгореть. Но это не слишком большая беда: можно просто выкинуть выпрямитель и подавать постоянное напряжение сразу после него.
