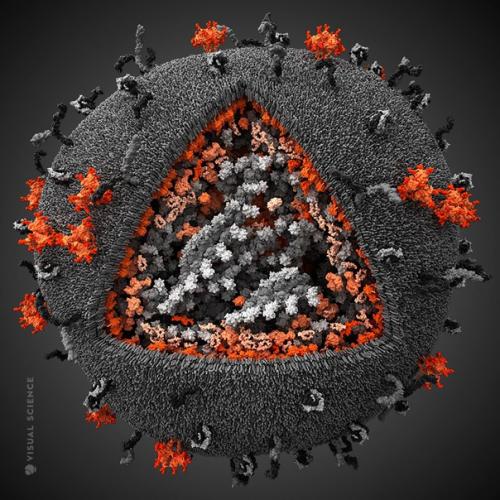

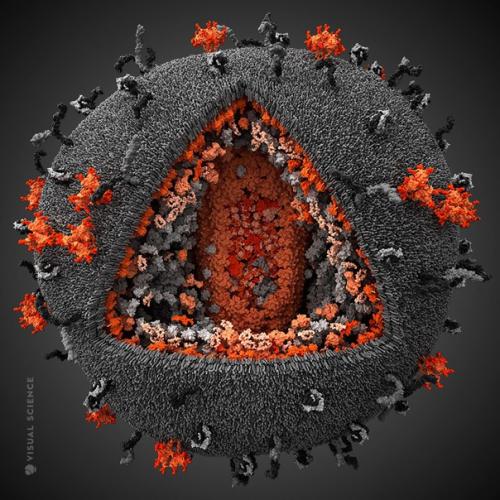

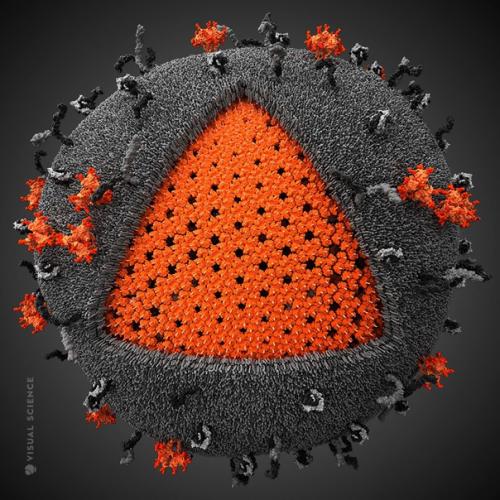

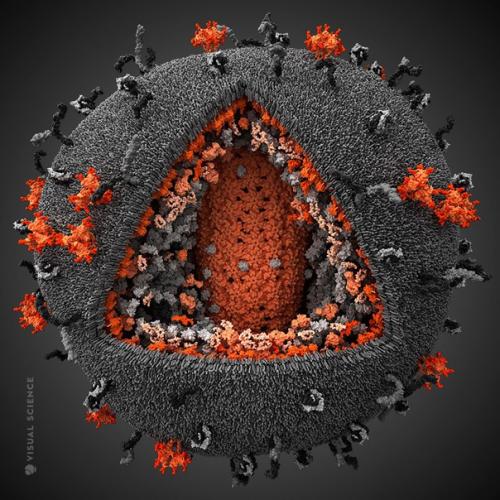

Эта модель вируса иммунодефицита была разработана студией Visual Science.

Она объединяет результаты более сотни исследований и воссоздает точные пространственные структуры 17 белков вирусного и клеточного происхождения с учетом межбелковых взаимодействий, а также структуры трансмембранных участков ряда белков и их гликозилированных форм.

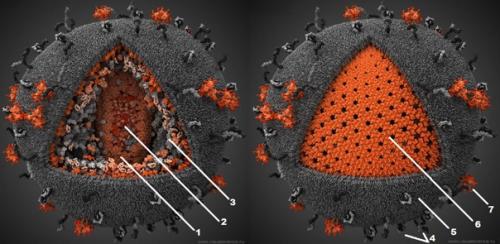

На последнем изображении мы основные составляющие вируса отметили.

Серым цветом показаны человеческие структуры, "Украденные Вирусом из Клетки", красным - вирус - специфические белки.

1 капсид вируса, состоит из 250 гексамеров и 12 пентамеров белка p24.
2 геном вируса, а также связанные с ним белки, представлен двумя идентичными молекулами РНК по ~10 нуклеотидов в каждой. Всего геном включает девять генов, которые в результате альтернативного сплайсинга кодируют 15 различных белков.
3 различные белки, захваченные вирусом из хозяйской клетки.
4 человеческие белки, обычно находящиеся на поверхности мембраны клеток. Захваченые в результате отпочковывания, они увеличивают вирулентность вируса.
5 внешняя оболочка вич, ведущая свое происхождение от цитоплазматической мембраны клетки, от которой когда-то отпочковался вирион.
6 матрикс, образованный тримерами белка р 17.
7 тримерные комплексы белков Gp120 и Gp41, при помощи которых вирус проникает в клетку. На поверхности среднего вириона насчитывается около 20 таких тримеров.
