Горелка бабингтона своими руками.

"Замечательная Горелка на Любом Отработанном Масле".

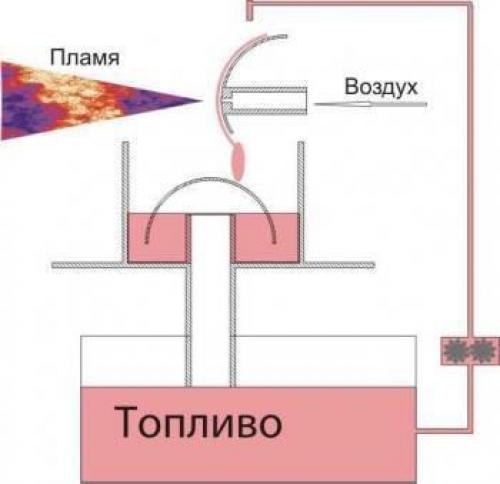

Идея проста, струйка масла попадая на криволинейную поверхность (сферу к примеру, или проще шар).
Растекается тонкой плёнкой, и вот в этой самой криволинейной поверхности просверлено отверстие диаметром 0, 25 мм, через которое выходит сжатый воздух, увлекая с собой и тонко распыляя масло.

Засорение такой горелке не грозит вообще, так как масло течёт снаружи форсунки, расход сжатого воздуха при этом до смешного мал, всего несколько литров в час как пишут, используют компрессора от сломанных холодильников и даже аквариумов.
Помимо использования сжатого воздуха есть ещё одно неудобство: лишнее масло стекая с шара требует подачи обратно в бак, то есть обязательна установка маслонасоса, с него я и начал постройку горелки, решил весь аппарат собрать в виде крышки на ведро, взял маслонасос от "Жигулей", приделал его через переходник к листу железа и установил сверху моторчик с редуктором от какой-то военной аппартуры, плюс собрал электронный регулятор оборотов чтобы иметь возможность регулировать обороты и соответственно подачу масла.

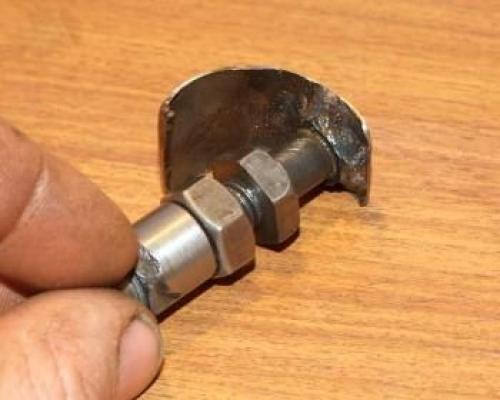

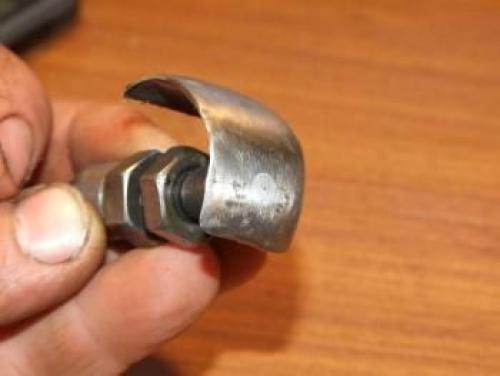

Целый металлический шар не нашёл, а приварил кусочек нержавейки к болту М 10, и согнул его как часть шара, затем просверлил по центру болта отверстие 5 мм, со стороны шара запрессовал заглушку из алюминия и уже в ней просверлил отверстие 0, 3 мм, тоньше сверла не нашёл.

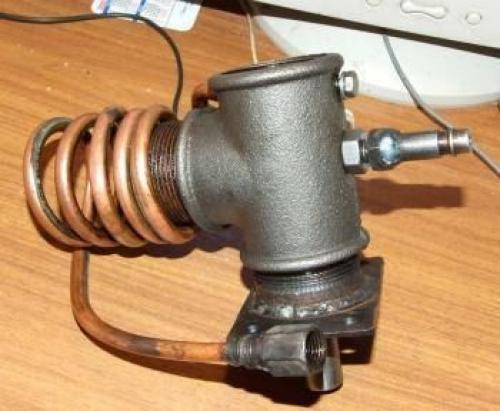

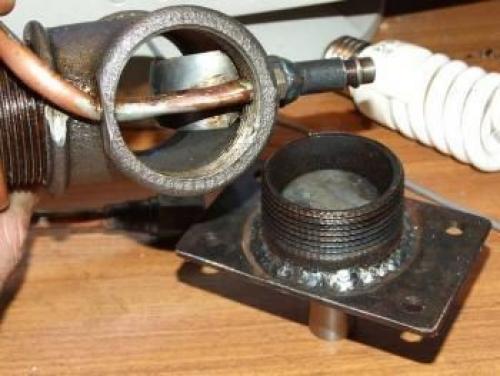

Форсунку вставил в чугунный тройник на 1, 5 дюйма, изготовил к тройнику основание в гидрозатвором.
(Чтобы пламя не дай бог по обратке в бак не проскочило).

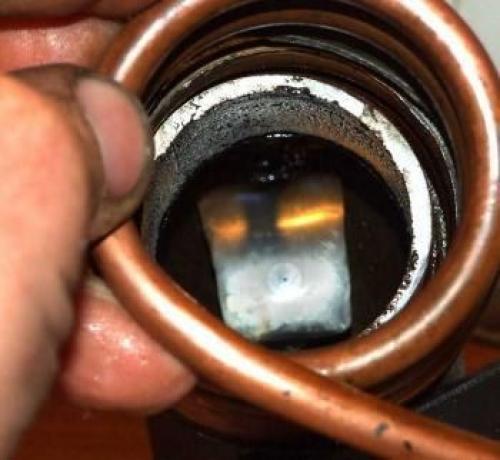

По медной трубке завитой спиралью подаётся масло, так сделано для подогрева масла, чем оно жиже, тем тоньше распыление.

Всё собрал, подогрел слегка спираль заранее, включил насос, дал воздух, и оно заработало! Ураа!

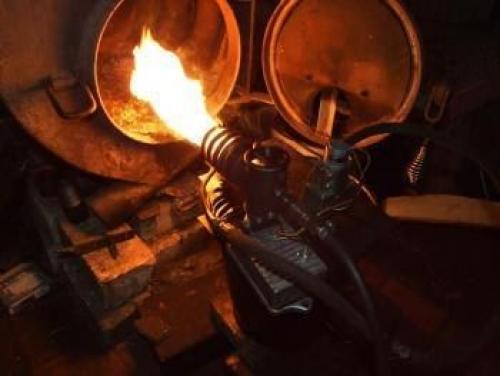

Горит совершенно без копоти, очень жарко, я направил горелку внутрь дровяной печи.
( По паспорту у печи мощность 11 квт. При использовании дров), по теплоотдаче горелка работает не хуже дров, то есть мощность вышла не менее десяти киловатт, что очень радует, расход воздуха реально до смешного мал, у моего компрессора утечки больше в разы, раз в полчаса подкачиваю немного и горит себе, горит.

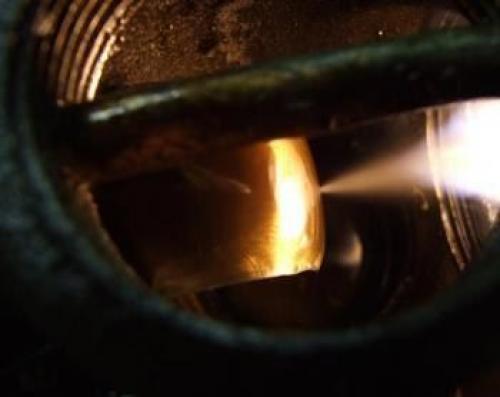

Распыляет очень тонко!
Я очень доволен, хочу переделать Горн с каменного угля на отработанное масло, и возможно по этому принципу сделаю у себя в мастерской отопление, придётся правда городить много автоматики для безопасной автономной работы.

Недостатков два:
1- Шумит громко и требует сжатый воздух, но народ вместо воздуха использует пропан, к баллону подключают редуктор и устанавливают давление 2 кг/см, пишут что очень незначительный расход пропана.

2- По давлению воздуха, при давлении меньше 1 кг/см начинает плохо распылять, пламя жёлтое с копотью, при давлении больше 3 кг/см пламя срывается, горелка гаснет, самое то 2 кг/см.
