Как правильно выбрать провода по их сечению и мощности.

05.12.2015 в 22:29

Выбор сечения проводов является важным этапом проектирования электроснабжения дома или квартиры. При недостаточном сечении провод перегревается, что может привести к плавлению изоляции и короткому замыканию, последствия которого непредсказуемы.

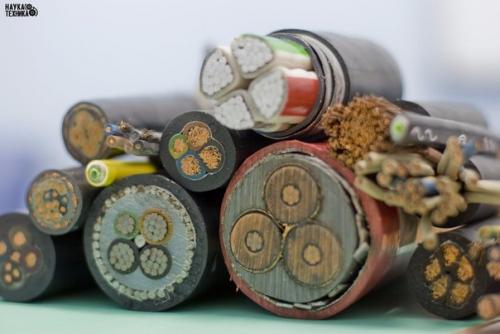

Как правильно выбрать провода по их сечению и мощности.
Сечения проводов выбираются по величине протекающих по ним токов и могут быть определены по таблицам или расчетным путем. Таблица сечений проводников требования к монтажу проводки указаны в "Правилах Устройства Электроустановок" (пуэ. В этом же нормативном документе имеются таблицы с предельно допустимыми токами в зависимости от сечений проводников и условий эксплуатации. Ниже приведена таблица для случаев, чаще всего встречающихся при прокладке проводки в домах и квартирах.

Нужно учитывать, что согласно пуэ, сечение медных проводов для жилых домов должно быть не менее 2, 5 кв. Мм до счетчиков и 1, 5 кв. Мм после них. Перед прокладкой электропроводки изучите положения пуэ, касающиеся жилых домов. Соблюдение указанных в них требований позволит повысить надежность электроснабжения и избежать претензий органов энергонадзора.

Номинальная нагрузка проводов по току как видно из таблицы, номинальная нагрузка проводов по току зависит от условий охлаждения проводников. Провода, проложенные в стенах, каналах и трубах, не обдуваются воздухом, поэтому медленнее остывают. Толстые провода отдают тепло хуже, чем тонкие и выдерживают меньшую плотность тока. Плотность тока определяется делением допустимого тока на сечение проводников. Для алюминиевых проводов она находится в пределах 5 - 10 а/кв. Мм, для медных - 7 - 15 а/кв. Мм. Умножив плотность тока на ток нагрузки можно определить требуемое сечение проводов.

Применяйте для разводки по квартире медные провода - они меньше окисляются и не ломаются на сгибах, поэтому обладают большей надежностью.

Применение алюминия на опасных производствах запрещено недаром. Расчет сечения проводов по мощности потребителей электроэнергии расчет сечения проводов нужно начинать с определения суммарной мощности нагрузки на электрическую сеть. Особенно важно учесть мощные потребители электроэнергии, имеющие следующие характеристики: утюг - 1 - 2 квт; стиральная машина - до 2 квт; пылесос - 1 - 2 квт; водонагреватель - около 2 квт; электропечь - 1 - 2 квт; микроволновая печь - 0, 6 - 2 квт; электрочайник - до 2 квт; кондиционер - до 3 квт; холодильник - около 1 квт; электрический котел отопления - 2 - 5 квт; освещение - мощность одной лампочки, умноженная на их количество. Мощность электрических приборов можно в инструкции по эксплуатации уточнить. Подсчитав общую мощность потребителей и разделив ее величину на напряжение 220 вольт, мы определяем ток нагрузки.

Далее по таблицам или плотности тока находим сечение проводников.

При подсчете мощности нужно иметь в виду, что не все потребители включаются одновременно - если работает котел отопления, кондиционером никто не пользуется. Этот факт можно учесть, умножив суммарную мощность на коэффициент спроса. Опытным путем установлено, что для квартир при общей мощности до 14 квт он равен 0, 8, до 20 квт - 0, 65, до 50 квт - 0, 5. для примера рассмотрим выбор сечения проводов от распределительной коробки до кухонных розеток. На кухне установлены холодильник мощностью 1 квт, посудомоечная машина - 1 квт, электрочайник - 2 квт, микроволновая печь - 0, 8 квт, электрическая духовка - 2 квт и кондиционер - 2 квт.

Общая мощность равна 8, 8 квт. Умножим это значение на коэффициент спроса 0, 8 и получим 7, 04 квт. Переводим киловатты в ватты (1 квт = 1000 вт) и определяем ток нагрузки: I = 7040/220 = 32 а. по таблице для скрытой проводки выбираем медный двужильный провод сечением 3 кв. Мм или алюминиевый - 5 кв. Мм. Такие же сечения получаем, разделив ток на средние значения его плотности. Иногда в наличии имеется провод неизвестного сечения. Зная диаметр, легко определить сечение по формуле S = 0, 785d2, где D - диаметр проводника. Для многожильных проводов результат умножают на 0, 785.
